压控移相器，频率范围3~12GHz，移相范围≥360°
压控移相器是一种通过控制电压来改变射频信号相位的器件，以下是关于压控移相器的详细介绍：
一、特点
1、相位调节范围广：可提供180度和360度的相位调节，能够满足多种复杂的应用需求。
2、控制方式简单：一般使用直流电压来控制相位，控制方式简单。
3、响应速度快：能够快速响应控制电压的变化，实现相位的快速调整。
4、高相位精度：可以精确控制相位，满足高精度应用需求。
二、应用
1、通信系统：用于信号的相位调制和解调，提高信号的传输质量和可靠性。
2、雷达系统：实现波束扫描和相位调制，提高雷达的探测能力和抗干扰能力。
3、智能天线系统：用于控制天线的波束方向，实现波束的动态调整。
4、电子对抗系统：在电子对抗中用于信号的相位控制，以实现干扰和欺骗等战术目的。
5、测试和测量：在射频微波测试中用于精确控制信号相位，提高测试精度。
6、航天工程：在航天通信和雷达系统中，用于信号的相位控制和调整。
扩维微波提供0.25~12GHz的低损耗压控移相器，广泛应用于发射机、仪器仪表、实验室测试和无线通信领域。本文介绍一款3~12GHz，移相范围360°的压控移相器。查看规格书：QVPS360-3000-12000
1.电气性能
频率：3~12GHz
移相范围：360° min.
插损：6dB typ.
相位平坦度：±50° max.
控制电压：0~13V max.
电流：1mA max.
驻波：3 typ.
阻抗：50Ω
2.机械性能
尺寸*1：28*28*8mm
0.787*1.102*0.315in
射频连接器：SMA 母头
安装方式：4-Φ2.2mm 通孔
[1] 连接器除外。
3.环境条件
工作温度：-40~+85℃存储温度：-55~+125℃

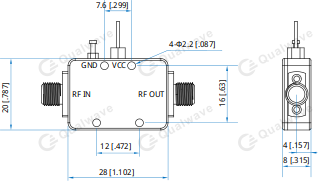

4.结构尺寸
单位：mm [in]
公差：±0.5mm [±0.02in]
5.极限条件*2
射频输入功率：20dBm电压：-0.5~18V
ESD防护等级（HBM）：1A级
[2] 如果超过这些极限条件中的任何一个，可能会发生永久性损坏。
6.测试曲线
7.订购型号
QVPS360-3000-12000
